路由器
發布時間：2019-08-30 點擊次數：3533
路由器主要是由存儲器、電源、傳輸媒介（也就是電纜）、CSU/DSU、供應商的媒介、CPU、接口、模塊等部分組成。隨著工作頻率和工作強度的增加，同時也為了節省成本和空間，路由器廠商生產的路由器體積越來越小，在這種情況下，散熱問題就成了工程師們較為頭痛的事情，為了解決路由器的散熱和穩定性的問題，在路由器熱設計時，工程師們通常會用導熱硅膠片結合外殼來進行散熱。立凡跟大家聊聊導熱硅膠片在路由器上的應用，導熱硅膠片是如何在路由器上實現散熱的？
★ 散熱原理及散熱方式介紹
電子產品部件中大量使用集成電路。眾所周知，高溫是集成電路的大敵。高溫不但會導致設備運行不穩，使用壽命縮短，甚至有可能使某些部件燒毀，攜帶式設備還會對人體造成傷害。
導致高溫的熱量不是來自電子設備外，而是電子設備內部，或者說是集成電路內部。散熱部件的作用就是將這些熱量吸收，發散到設備內或者設備外，保證電子部件的溫度正常。
散熱方式可簡分為被動散熱及主動散熱
★ 主動散熱：通過外力推動流體循環，帶走熱量。
★ 被動散熱：是利用物理學熱脹冷縮的原理，流體自然循環散熱或利用固體流體的比熱容吸收熱量使其達到散熱的目的。
散熱方式可細分為熱傳導、熱對流及熱輻射
★ 熱傳導：（thermal conduction）
是介質內無宏觀運動時的傳熱，熱量從系統的一部分傳到另一部分或由一個系統傳到另一個系統的現象，其在固體、液體和氣體中均可發生。
★ 熱對流：（thermal convection）
是指由于流體的宏觀運動而引起的流體各部分之間發生相對位移（對流），冷熱流體相互摻混所引起的熱量傳遞過程，對流傳熱可分為強迫對流和自然對流。強迫對流，是由于外界作用推動下產生的流體循環流動。自然對流是由于溫度不同密度梯度變化，重力作用引起低溫高密度流體自上而下流動，高溫低密度流體自下而上流動。
★ 熱輻射：（thermal radiation ）
是一種物體用電磁輻射的形式把熱能向外散發的熱傳方式。它不依賴任何外界條件而進行。
★ 熱導率：（thermal conductivity ）
熱導率即導熱系數，是指在穩定傳熱條件下，1m厚的材料，兩側表面的溫差為1度（K，℃），在1秒鐘內（1S），通過1平方米面積傳遞的熱量，單位為瓦/米?開（度） （W/(m?K)，此處為K可用℃代替）

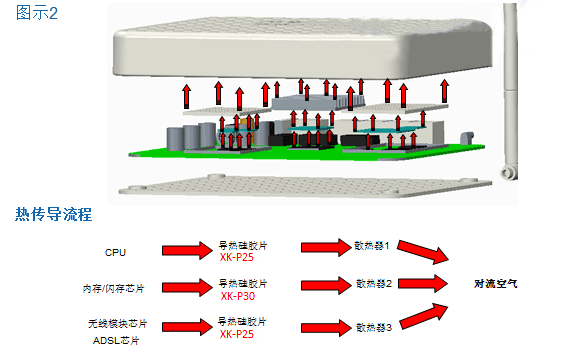

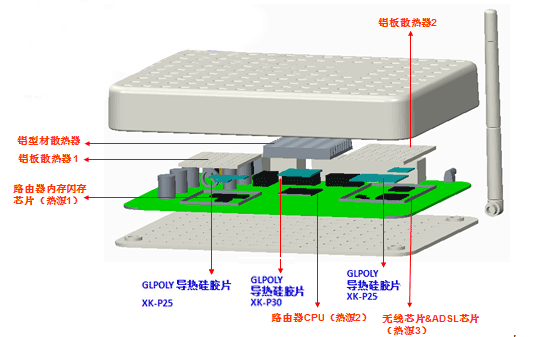

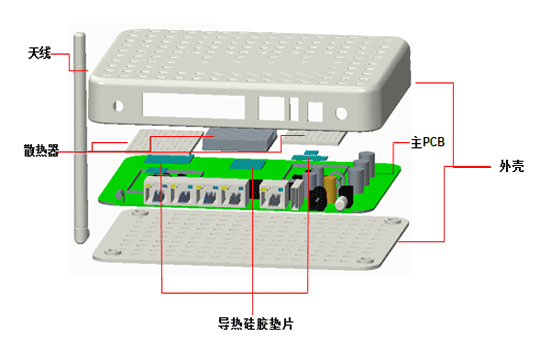

無線路由器結構示意圖

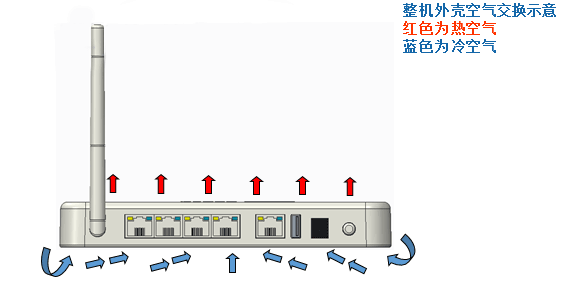

外殼熱傳導示意圖
